Фекально-хозяйственная канализация
Современная канализационная система представляет собой комплекс разнообразных сооружений и установок, совокупность которых должна обеспечить:
1) санитарный комфорт в канализованных зданиях;
2) беспрепятственное удаление сточных вод в условиях, исключающих опасность загрязнения и заражения территории населенного места;
3) обезвреживание сточных вод перед выпуском в водоемы до степени, обеспечивающей интересы санитарного и хозяйственного использования последних.
В соответствии с этими задачами в состав канализационных сооружений входят:
а) водосливные канализационные приборы в жилых и общественных зданиях;
б) сеть труб внутри зданий, в пределах квартала или микрорайона;
в) уличная сеть труб;
г) коллекторы;
д) установки на сети;
е) насосные станции;
ж) сооружения для обезвреживания сточных вод;
з) приспособления для выпуска сточных вод в водоем.
В зависимости от размеров канализации некоторые из перечисленных элементов могут отсутствовать. Так, роль коллектора может выполнять одна из уличных магистралей, при благоприятном рельефе не нужны насосные станции, состав и конструкции очистных сооружений могут изменяться в широких пределах в
зависимости от местных условий выпуска сточных вод. Однако при всех условиях общая структура канализации любого объекта должна обеспечивать выполнение приведенных выше требований.

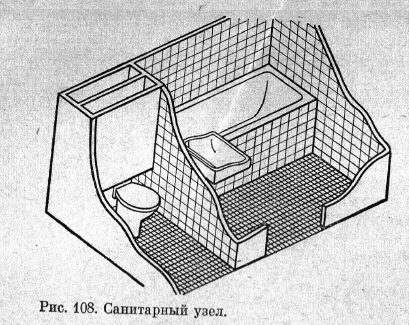

Домовые канализационные приборы создают условия санитарного комфорта, без которых нельзя себе представить современное благоустроенное жилище. Вводимое сейчас в практику образцового советского жилищного строительства удаление через домовые приборы и твердых отбросов (предварительное измельчение и смыв водой) еще более повышает оздоровительное значение канализации. Обычные приборы для жилых зданий — промывная чаша уборной, умывальник, кухонная раковина и ванна. В общественных уборных устанавливаются писсуары.
Все приборы изготовляют из так называемого сапитарного фаянса, который характеризуется прочностью и гляпцевито-белой гладкой поверхностью. Кухонные раковины и ванны делают также и металлическими с белой эмалированной внутренней поверхностью. С успехом используют и пластмассы.
Домовые приборы снабжаются внизу водяными затворами. Вода в затворе автоматически сменяется при каждом пользовании прибором. Это простое приспособление ограждает помещение от проникновения в него газов из канализационной сети.
Запах из плохо содеряшмых уборных — это аммиачный запах разлагающей мочи. Хорошая промывка — основное условие предупреждения зловония. Для общественных уборных лучший тип писсуаров — сплошные фаянсовые панели с автоматической промыв-
кой всей их поверхности.
К промывной чаше уборной вода подводится через промежуточный бак. Это устраняет опасность обратного засасывапия в водопроводные трубы грязной воды.

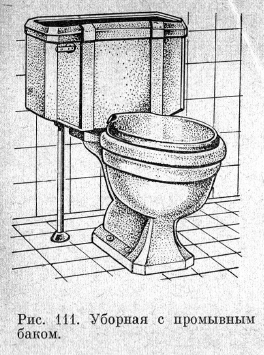

Современным типом является низко поставленный промывной бак, его большой объем и более широкая сливная труба возмещают уменьшение напора воды

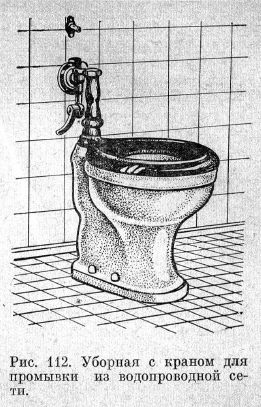

сравнительно со старым типом. В современном строительстве применяется также кран с обратным клапапом, конструкция которого предохраняет водопроводную трубу от обратного засасывапия и позволяет промывать
чаши прямо из водопроводной сети. Преимущества их значительны: лучшая промывка, экономия материала и простота эксплуатации. По своему устройству чаши делятся на два основных типа: тарелочный и воронкообразный. Все преимущества в смысле легкости промывки и предохранения стенок чаши от загрязнения на стороне последнего. На трубах, отводящих воду от приборов, делаются отверстия с плотно привинченными крышками — «ревизии», через которые можно производить прочистку при засорении.
Вся канализационная сеть состоит из последовательно соединяющихся домовых, внутрикварталытых и внутри микрорайона, уличных и, наконец, загородных трубопроводов, выводящих стоки к очистным сооружениям. Общие санитарные требования, которым должна удовлетворять сеть в целом: непроницаемость труб и стыков, гарантирующая от загрязнения сточными водами зданий и почвы; отсутствие поводов для засорений; прочность.
Канализационная сеть имеет характерные отличия от водопроводной. В последней жидкость находится под давлением в несколько атмосфер и- вся она представляет собой полностью замкнутую систему, защищенную от проникновения загрязнений внутрь труб.
В канализационной сети жидкость движется самотеком, по уклону и только отсутствие давления в трубах обусловливает возможность приема в них сточной воды из канализованных зданий. Кроме того, сеть подвержена засорениям, любой участок ее должен быть доступен для осмотра и прочистки без нарушения
целостности труб; для этого на сети устраиваются смотровые колодцы, через которые сточные воды протекают по лотку, а отверстия впадающей трубы и трубы, выходящей из колодца, остаются открытыми. Различия сказываются и на материалах, применяемых для изготовления труб, и на особенностях конструкции и укладки канализационной сети.
Домовая сеть начинается в виде отводов непосредственно от канализационных приборов, присоединяющихся к наклонной сборной трубе, в которую поступают сточные воды из всех приборов, расположенных в одном этаже, а сборные трубы присоединяются к вертикальной трубе — стояку, и под полом нижнего этажа по выпускной трубе сточные воды выводятся из здания в ближайший смотровой колодец.
Канализационный стояк обязательно выводится выше крыши здания для удаления через него испорченного воздуха из канализационной сети; поступление наружного воздуха в сеть происходит через неизбежные неплотности крышек смотровых колодцев. В зданиях с несколькими лестничными клетками стояки устраиваются в каждой секции. Если здание стоит на красной линии застройки улицы, то сточные воды из смотрового колодца направляются непосредственно в уличную магистраль, в противном случае они поступают в сеть, объединяющую выпуски из различных зданий и присоединяющуюся куличной сети.
Уличные магистрали прокладываются по продольной оси улиц или параллельно ей по боковой стороне и объединяются в районные коллекторы, впадающие в главный коллектор, выводящий всю массу сточных вод за пределы города.
В малых населенных пунктах сеть имеет менее сложное устройство и роль коллектора может выполнять, как указано выше, одна из наиболее протяя^епных уличных магистралей. Трубы домовой канализации делаются из чугуна, чтобы предотвратить случайные повреждения, и прокладываются без заделки в стены, оставаясь доступными для осмотра и ремонта. В наружной канализации металлические трубы применяются в виде исключения, в особых случаях. Наибольшее распространение получили керамиковые трубы, покрытые изнутри глазурью, чтобы уменьшить трение жидкости и устранить неровности, могущие задерживать взвесь и служить поводом к засорению.
При прокладе труб им придают такие уклоны, чтобы скорость течепия была пе менее 70 см/с. Это так называемая самоочищающая скорость, при которой предотвращается оседание в трубах взвешенных веществ из сточной воды. Канализационные трубы рассчитываются на работу неполным сечением, их заполнение
не доляшо превышать 0,6—0,8 диаметра. Свободное пространство обеспечивает отсутствие напора в сети, отвод вод, иногда в количествах выше расчетного, и вентиляцию сети.
Смотровые колодцы на сети устанавливаются не реже чем через 40—50 м и, кроме того, во всех местах присоединения дворовой канализации к уличной магистрали или последних одна к другой По дну колодца прокладывают полукруглый открытый лоток, по которому сточная вода протекает через колодец. Отверстия подводящей и отводящей труб должны примыкать непосредствен-но к лотку. Расположение их выше дна колодца недопустимо, так как это приведет к заполнению нижней части колодца сточной водой и выпадению осадка. Для предупреждения засорений сети она должна находиться под постоянным надзором, а на наиболее угрожаемых участках (малые уклоны, периодический подпор воды в трубах) подвергаться профилактической промывке. Если промывки недостаточно, прибегают к механическим приемам очистки. В связи с тем что фекально-хозяйственные сточные воды имеют сравнительно высокую температуру, к канализационной сети не предъявляется требование укладки ниже глубины промерзания (для средней полосы России — 1,5—1,7 м), обязательное в практике водопроводного строительства. Для труб диаметром более 550 мм допускается минимальная глубина заложения — на 0,5 м, а для труб меньших диаметров — па 0,3 м выше линии промерзания, по не менее 0,7 м от поверхности земли.
В санитарном отношении важно, чтобы взаимное расположение канализационной и водопроводной сети не угрожало загрязнением последней при авариях. Поэтому канализационную сеть необходимо укладывать ниже водопроводной и на расстоянии не менее 1,5—3 м от нее. В местах пересечения канализационные трубы должны иметь непроницаемый кожух большего диаметра, вокруг которого набивается жирная глина.
Разработать такой проект канализации, при котором сточная вода прошла бы па всем протяжении сети и поступила на очистные сооружения самотеком, удается только при особо благоприятных условиях рельефа города и сравнительно резком падении рельефа в месте расположения очистных сооружений. При этих условиях можно избежать значительного заглубления сети и вывести сточные воды на поверхность перед очистными сооружениями. Если подобное удачное решение задачи неосуществимо, прибегают к установке насосов, чтобы поднять сточные воды и затем перекачивать их по напорному трубопроводу в ближайший самотечный коллектор или до такой точки рельефа, откуда они могут пройти самотеком через очистпые сооружения. Иногда удается ограничиться перекачкой сточных вод какого-нибудь одного района, имеющего плоскостной рельеф, иногда все городские воды, сведенные самотеком к одной точке, выводятся напорным путем за черту
поселения.
Находящиеся под напором сточные воды представляют в случае аварий большую опасность для окружающего населения. Поэтому в напорных участках сети требуется особо прочная и тщательная заделка стыков между трубами и высокое качество самих труб. При насосных станциях должен устраиваться приемный резервуар, в котором некоторая часть взвешенных веществ неизбежно выпадает; чтобы оградить насосы от засорения, устанавливаются решетки. Процедура удаления осадка и отбросов с решеток небезразлична для прилегающей жилой застройки. Насосную станцию следует располагать в некотором отрыве от жилых зданий и окружать зелеными насаждениями, а приемный резервуар должен быть возможно меньшего размера, чтобы сократить время отстаивания сточной жидкости перед пасосами.
Все санитарные и технические преимущества на стороне проектов, свободных от напорных участков канализационной сети.
-
